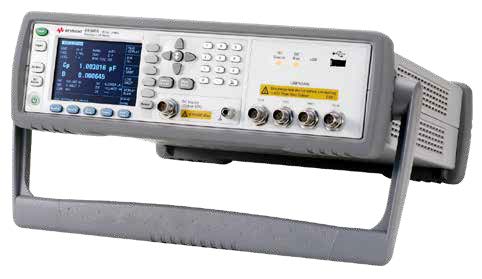

E4980A 精密型 LCR 表

20 Hz 至 2 MHz

E4980AL 精密型 LCR 表

20 Hz 至 300 kHz/500 kHz/1 MHz

頻率范圍型號和選件

20 Hz 至 2 MHz E4980A

20 Hz 至 1 MHz E4980AL-102

20 Hz 至 500 kHz E4980AL-052

20 Hz 至 300 kHz E4980AL-032

測量參數

– Cp-D、Cp-Q、Cp-G、Cp-Rp

– Cs-D、Cs-Q、Cs-Rs

– Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc

– Ls-D、Ls-Q、Ls-Rs、Ls-Rdc

– R-X

– Z-qd、Z-qr

– G-B

– Y-qd、Y-qr

– Vdc-Idc1

偏差測量功能：參考值偏差以及參考值偏差百分比可以作為結果輸出。

測量等效電路：并聯、串聯

阻抗范圍選擇：自動（自動范圍模式）、手動（保持范圍模式）

觸發模式：內部觸發（INT）、手動觸發（MAN）、外部觸發（EXT）、GPIB 觸發（BUS）
